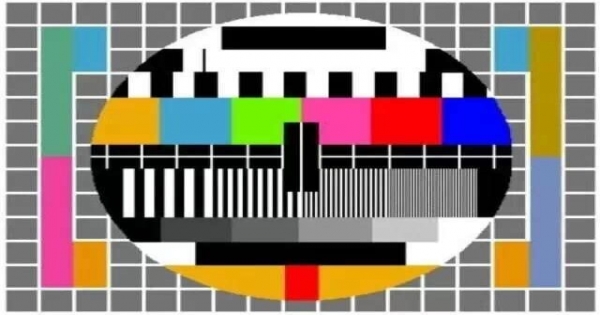

這個圖多數人都很熟悉吧。上世紀九十年代，每周二下午電視台都不播節目，打開電視都是這個畫面。

  從上世紀50年代起，我國有了電視廣播，首先是北京電視台(即現在央視的前身)，各地先後建台後，大多是轉播央視的節目，插播一些當地的新聞。那時央視就是周二下午進行設備檢修，各地方台沒有了央視的信號，也就安排周二下午檢修設備，這樣就一直延續下來。


現在許多地方衛視節目、及央視的節目，已是不間斷地播送，不安排檢修的時間。但一些省、市的地方台，還有停機檢修的安排。


上面的彩色盤子叫做“PM5544電視測試卡(PM5544TV test card clock)”，其各部分組成都有一定功能。


一、正中央大圓內共有9種測試和標志信號，從上到下依次排列有：

1、電視台台標，表示播送的電視台的名稱。

2、黑白方波，用於檢查電視機亮度通道的瞬態響應。

3、彩色信號，在黑白方波的下方有6條顏色條，它們依次排列的順序是黃、青、綠、紫、紅、藍。它使電視觀眾對彩色有總的印像，並借此調整色調和色飽和度，也可檢查電視機的自動消色電路是否正常。


4、白色中心十字線，黑色背景上的白色中心十字線，水平白線線寬1行／場，共二行；垂直白線正中1根，兩邊對稱各分布4根，共6根。用於確定整個圖像的中心位置、檢查隔行掃瞄和靜會聚。


5、標准時間標志，在清晰度線上黑色矩形塊中播有北京標准時間。

6、清晰度線，140、220、300、380、500線共5級。位於大圓內標准時間的下方，利用它來觀察和調整電視機的清晰度、色飽和度部分的帶寬。


7、灰度等級，在清晰度線的下方，有一條逐漸由黑到白的水平帶子，它是測量灰度等級用的測試帶。這個測試帶按電信號幅度分為6級，可檢查調整線性和白色平衡。

8、電視台台標顯示區域。


9、圓周圍的彩色信號測試圖外，左邊，右邊上分別有15個方塊，各自具有一定的亮度和色飽和度值。用於檢查彩色解碼器的工作性能。


二、兩邊的黑白矩形護邊框：用來調整行、場掃瞄的幅度及圖像的中心位置。測試圖的寬高比和彩色電視機的屏幕一樣，也是4：3，故可用於檢查電視機的寬高比，垂直邊框用來檢查同步分離和鉗位。


三、灰底白格背景在護邊框內，除大圓圖形和圓外四周矩形彩條信號外，均由灰底色上的白線正方格圖案組成。它的水平方向為13格，垂直方向為17格，灰色背景亮度為黑色到白色的30%，用它可檢查幾何失真、非線性失真、動會聚以及色純度等特性。
